Tamaños de tuberías de PPR y clasificaciones de presión: la tabla de conversión completa de DN a pulgadas

Por qué es importante el tamaño de la tubería PPR

Un diámetro de tubería mal calculado puede erosionar silenciosamente el rendimiento de todo un sistema de plomería. Las caídas de presión, el flujo ruidoso, las bombas sobredimensionadas y la tensión prematura en las juntas se remontan a una causa fundamental: la selección incorrecta del tamaño de la tubería PPR. Cuando el diámetro es demasiado pequeño, la velocidad del agua aumenta, provocando turbulencias, pérdida de presión y desgaste rápido de los accesorios. Elija un tamaño demasiado grande y desperdiciará material, aumentará el retraso térmico y complicará el trazado oculto en paredes o rodapiés.

El tamaño adecuado equilibra cuatro parámetros críticos:

• Demanda de caudal — El volumen de agua que el sistema debe entregar en su uso máximo determina el área de sección transversal mínima requerida.
• Presión del sistema — El espesor y el diámetro de la pared de la tubería gobiernan conjuntamente la presión de trabajo permitida para una temperatura determinada.
• Rango de temperatura — Los circuitos de agua caliente y calefacción exigen paredes más gruesas para compensar la menor resistencia del material a temperaturas elevadas.
• Compatibilidad de montaje — Cada reductor, T y válvula debe coincidir exactamente con el diámetro exterior y la profundidad de fusión por calor; los desajustes crean vías de fuga.

Para los contratistas e ingenieros, obtener el tamaño correcto desde el principio evita costosas repeticiones y salvaguarda la confiabilidad del sistema a largo plazo.

Dimensiones de tubería PPR estándar: DN frente a pulgadas

Pocos temas causan tanta confusión como la relación entre los diámetros exteriores métricos, los tamaños nominales DN y las designaciones comerciales en pulgadas. Las tuberías de PPR se especifican por diámetro exterior (OD) en milímetros, pero el sector de plomería todavía hace referencia a nombres en pulgadas. Una tubería con un diámetro exterior de 25 mm no equivale a una tubería de 1 pulgada; coincide con el tamaño comercial de ¾ de pulgada y corresponde al tamaño nominal DN20. La siguiente tabla aclara los tamaños más comúnmente solicitados.

Siempre verifique si una especificación se refiere a OD o DN. Los proyectos europeos y asiáticos utilizan con frecuencia el diámetro exterior, mientras que algunos documentos norteamericanos heredados todavía hacen referencia a tamaños DN o pulgadas. Malinterpretar una solicitud de “tubería DN25” como 25 mm de diámetro exterior dará como resultado tuberías de tamaño insuficiente y una pérdida de presión excesiva.

Clasificaciones de presión (PN) de tuberías de PPR y espesor de pared

Cada tubería de PPR lleva una clasificación PN que define su presión máxima permitida a 20 °C. A medida que aumenta la temperatura, la resistencia del material disminuye, por lo que una tubería con clasificación PN20 a temperatura ambiente solo puede soportar con seguridad 10 bar a 70 °C. El espesor de la pared aumenta con la clase PN, lo que reduce directamente el diámetro interior y afecta la capacidad de flujo. La siguiente tabla proporciona las dimensiones métricas estándar.

Para circuitos de agua caliente que funcionan por encima de 60 °C, PN20 es la clase mínima recomendada y muchos ingenieros especifican PN25 para circuitos de calefacción comerciales que funcionan continuamente a 80-90 °C. La distribución de agua fría en un clima templado puede utilizar con seguridad PN12,5 o PN16, pero siempre confirme los factores de reducción del código local.

Comparación de estándares internacionales: ISO, DIN, GB/T

Tres normas dominan la fabricación de tuberías de PPR, y sus diferencias en las tolerancias dimensionales y las definiciones de espesor de pared pueden afectar el cumplimiento transfronterizo del proyecto. La selección de una tubería certificada según el estándar incorrecto puede provocar incompatibilidad en los accesorios incluso si el diámetro exterior nominal es idéntico.

Como empresa nacional de referencia de calidad, el fabricante produce tubos PPR que cumplen estrictamente con ISO 15874 y GB/T 18742, y tiene ocho años de experiencia exportadora en proyectos en Europa, Medio Oriente y América del Sur. Esta alineación estándar elimina el riesgo de tolerancias no coincidentes cuando se mezclan accesorios de diferentes sistemas.

Cómo seleccionar el tamaño adecuado para su proyecto

La selección del tamaño pasa de las conjeturas a la certeza cuando se superpone el tipo de proyecto, el flujo máximo y la temperatura ambiental en una ruta de decisión estructurada. Utilice las siguientes pautas probadas en el campo como punto de partida.

• Residencial (unifamiliar, condominio) : 20 mm para caídas de luminarias y D25–32 mm para elevadores principales de frío/calor. PN16 para agua fría, PN20 para agua caliente. En regiones con agua dura, aumentar un tamaño reduce el ruido del flujo y la velocidad de incrustación.

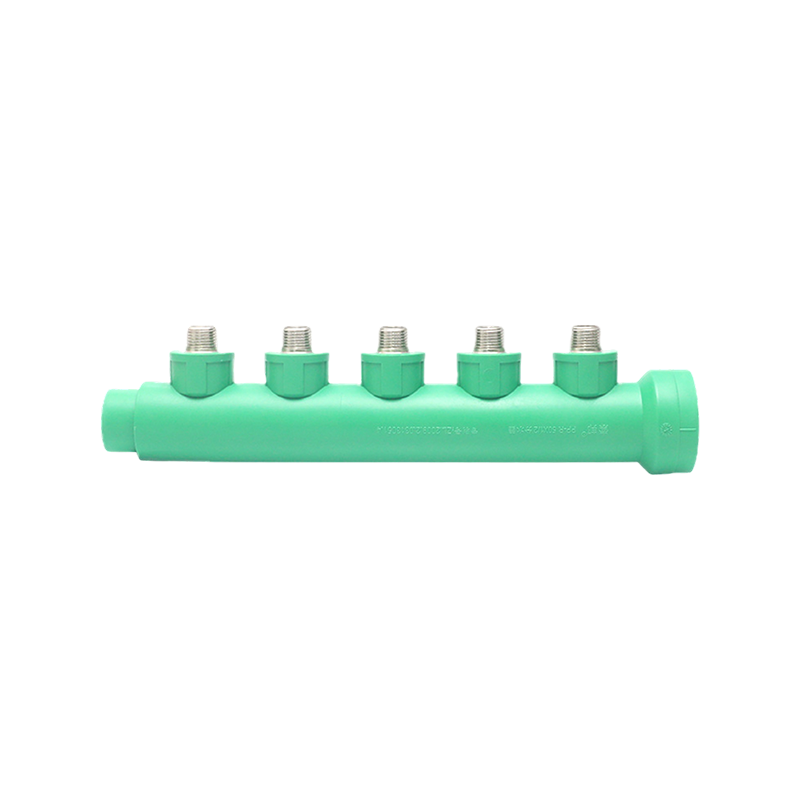

• Comercial (hoteles, torres de oficinas, hospitales) : 40–63 mm para redes de distribución; 75–90 mm para cabezales de suministro entrantes. Especifique siempre PN20 o superior para circuitos de recirculación de agua caliente para soportar una presión sostenida a 70 °C. Colectores con Colectores de alto flujo PPR simplificar la zonificación y el mantenimiento.

Fabricantes de colectores de alto flujo PPR, fábrica personalizada | Tubería Suban

Como fabricantes de colectores de alto flujo PPR de alta calidad y fábrica de colectores de alto flujo PPR OEM/ODM en China, Pilsa Pipe ofrece a la venta colectores de alto flujo PPR personalizados.

Ver producto →

• Industrial (refrigeración de procesos, calefacción urbana, anillos de incendio) : Los tubos de 75 a 160 mm soportan grandes volúmenes; PN25 es común cuando las presiones de funcionamiento superan los 16 bar o las temperaturas se mantienen por encima de los 80 °C de forma continua. Utilice PPR multicapa o compuesto de fibra para controlar la expansión térmica en tramos largos y rectos.

En climas extremadamente fríos, como la base de investigación antártica donde el fabricante actúa como socio oficial, un producto especialmente formulado Tubería anticongelante PPR mantiene la integridad dimensional y la resistencia al impacto a bajas temperaturas de hasta -20 °C. Esa misma ciencia material beneficia a los centros turísticos de montaña y a la infraestructura del norte.

Proveedores de tuberías anticongelantes PPR, empresa mayorista - Shanghai Pilsa Pipe Industry Co., Ltd.

Pilsa Pipe es una empresa y proveedor de tuberías anticongelantes PPR en China, venta al por mayor de tuberías anticongelantes PPR en línea. La tubería anticongelante PPR es un material de tubería de alto rendimiento diseñado específicamente para c

Ver producto →

Tamaño de tubería PPR y compatibilidad de accesorios

Una tubería de tamaño perfecto aún puede fallar si la profundidad del casquillo del accesorio o la longitud de inserción de la fusión térmica están desviadas incluso en un milímetro. Los accesorios de encaje PPR dependen de un ajuste de interferencia controlado durante la fusión; el diámetro exterior de la tubería y el diámetro del casquillo del accesorio deben cumplir con la misma serie estándar. La siguiente tabla enumera los tipos de accesorios comunes con profundidades de fusión de referencia.

Siempre verifique que tanto la tubería como el accesorio pertenezcan a la misma familia estándar dimensional. La producción interna del fabricante de Accesorios para tuberías termofusibles de PPR y tuberías garantiza tolerancias consistentes entre el diámetro exterior y el conector, eliminando las conjeturas que pueden afectar a los sistemas de proveedores mixtos.

Fabricantes de accesorios de tubería termofusibles PPR, fábrica personalizada | Tubería Suban

Como fabricantes de accesorios de tubería de fusión en caliente PPR de alta calidad y fábrica de accesorios de tubería de fusión en caliente PPR OEM/ODM en China, Pilsa Pipe ofrece accesorios de tubería de fusión en caliente PPR personalizados a la venta.

Ver producto →

Errores comunes en el dimensionamiento de tuberías de PPR

Incluso los equipos experimentados pueden caer en trampas de dimensionamiento que degradan silenciosamente el rendimiento del sistema. Reconocer estos patrones a tiempo ahorra miles de veces en devoluciones de llamadas.

• Suponiendo que los tamaños en pulgadas y métricos sean intercambiables — Pedir “PPR de 1 pulgada” y recibir tubería de 25 mm de diámetro exterior (en realidad, comercio de ¾ de pulgada) a menudo genera un déficit de flujo del 20 %. Siempre haga referencia cruzada del diámetro exterior y las designaciones nominales.
• Ignorar la reducción de temperatura — Una tubería PN16 que sirve para agua fría a 20 °C sólo podrá soportar 8 bar a 70 °C. Sin seleccionar una clase PN superior, el sistema corre el riesgo de explotar.
• Usar el mismo tamaño para todas las ramas. — Los grupos de baños, fregaderos de cocina y lavaderos tienen diferentes demandas máximas; El dimensionamiento homogéneo desperdicia material y crea desequilibrios de presión.
• Pasando por alto la expansión térmica — Las tiradas largas de PPR de gran diámetro pueden expandirse varios centímetros; saltarse los bucles de expansión requeridos o elegir una tubería de tamaño insuficiente para “ahorrar espacio” provoca curvaturas y tensión en las articulaciones.
• Mezcla de estándares entre tuberías y accesorios. — Una tubería que cumpla con ISO insertada en un casquillo que cumpla con GB con una profundidad ligeramente diferente puede resultar en una fusión incompleta, incluso si el diámetro exterior coincide.

Una simple lista de verificación previa a la instalación (tipo de proyecto, flujo máximo, presión nominal, temperatura ambiente, estándar de ajuste) evita que estos errores lleguen al lugar de trabajo.
